Радарный волноводный уровнемер МТ2000

Электромагнитный импульс распространяется по волноводу и отражается от поверхности жидкости, обладающей более высокими диэлектрическими свойствами, чем воздух или пар. Сверхбыстродействующая схема синхронизации обеспечивает измерение времени распространения сигнала и вычисляет точный уровень жидкости

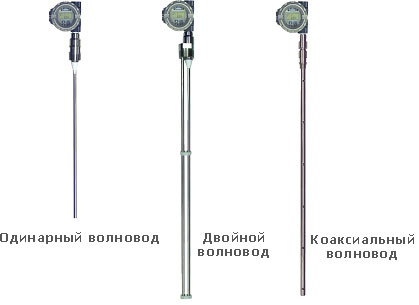

Основныe типы волноводов

Применение МТ2000 для замены буйковых и поплавковых уровнемеров

Волноводный радарный уровнемер МТ2000 может с успехом заменять буйковые уровнемеры.

Основным доводом здесь является то что радарный волноводный уровнемер не чувствителен к изменениям плотности. Например, при изменении плотности с 08 до 09 показания буйкового уровнемера (как и дифманометра) изменятся на 10%. При этом на показания радара это не влияет. Немаловажным фактором является малое влияние налипаний, что в случае буйков является очень критичным. Так же следует указать отсутствие подвижных механических частей, высокую надежность, простота в обслуживании, легкая поверка и т.д.

Иногда большую погрешность на показания буйков оказывают наличие конвективных и иных потоков. Механический импульс потока жидкости воспринимается буйком и это так же ведет к погрешности. В данном приборе этот источник погрешностей так же отсутствует.

Единственно на что следует обращать внимание, при замене буйковых уровнемеров так это наличие пены. Некоторые их виды могут существенно исказить показания. В этих случаях необходимо консультироваться с заводом изготовителем (представительством) или провести дополнительные испытания.

Радарные волноводные уровнемеры могут использованы и для замены поплавковых уровнемеров, так как они мало чувствительны к налипаниям, где это является критичным. Хотя и уступают им по точности.

Если поплавок используется для определения уровня границы раздела сред, то использовать радарный волноводный уровнемер не всегда удается. Он применим только для определения положения четкой, явно выраженной границы двух сред, имеющих большую разницу в значениях диэлектрической постоянной (не менее 10). В остальных случаях, когда имеются слои с разной диэлектрической постоянной, граница раздела сред размыта использовать данный принцип не представляется возможным.

Применение МТ2000 в сложных условиях

МТ 2000 зарекомендовал себя как прибор наждежно работающий в сложных условиях, характеризующихся прежде всего наличием налипаний, пены, кипения, волн, паров, высоких температур, давлений, агрессивности среды и т.д.

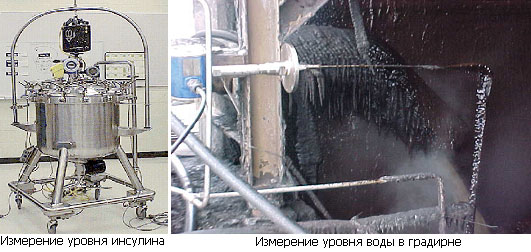

Что касается налипаний, то наименьшее влияние имеет слой, равномерно покрывающий электрод. Это хорошо видно на нижней картинке, где прибор применялся для измерения уровня воды в градирне. Отсюда так же видно, что волновод допускает изгибание под любым углом, что никак не влияет на работу прибора.

Но даже когда налипания имеют вид, изображенный на картинке справа прибор показывает устойчивую работу.

На втором нижнем рисунке показн аппарат для производства инсулина. При проведении сравнительных испытаний с аналогичными приборами других четырех призводителей, заказчик выбрал уровнемер фирмы К-ТЕК, так как он, обеспечил наибольшую точность и разрешение, во всем диапозоне измерений при максимальной толщине пены.

Измерение уровня сырой нефти

С точки зрения применения волноводных радарных уровнемеров, сырая нефть характеризуется двумя особеностями: низким значением диэлектрической постоянной и значительными налипаниями, которые могут образовываться на поверхности волновода.

Низкое значение диэлектрической постоянной требует концентрации энергии электромагнитной волны. Обычно это достигается применением коаксиального волновода. Но штатный волновод здесь применить не удается, вследствии больших налипаний. Так как растояние между центральной жилой и боковыми стенками составляет максимум 30 мм, то отложения на внутренних стенках экрана и центральной жилы приведут к короткому замыканию. С другой стороны размер отверстий, необходимых для обеспечения перетока между наружной жидкостью и находящейся внутри волноводной системы, составляет максимум 6мм. Которые так же быстро перекроются налипаниями.

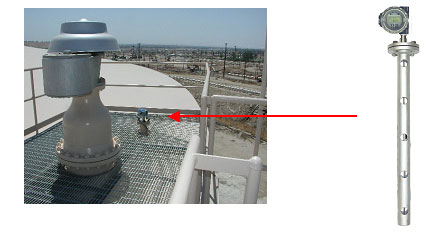

Учитываю все сказаное, решение фирмы К-Тек для этой задачи является применеие прибора с одинарным волноводом, расположеным внутри трубы диаметром 70-80 мм, и с большими отверстиями. На конце волновода устанавливается центрирующий диск, гарантирующий центральное расположение волновода внутри трубы.

Применеие радаров с волноводами имеет приемущества и перед обычными «воздушными» радарами. Во первых, здесь отсутствует опасность возникновения ложных отраженных сигналов от боковых стенок резервуара и внутренних конструкций. Поэтому волновдный радар можно установливать на любом расстоянии от боковых стенок, используя существующие врезки. Во вторых, он игнорирует наличие паров, изморози, налипаний и т.д. к чему так чувствительны воздушные радары. Что касается малой точности (+-5мм), то она обычно бывает достаточной, так как колебания крыши резервуара, на котором крепится уровнемер, бывает значительно больше и почти не поддаетя учету.
