Одной из основных характеристик любого радарного уровнемера, влияющей на большинство эксплуатационных характеристик (точность измерения, стабильность измерения, чувствительность), является ширина измерительного луча.
Высокая чувствительность.

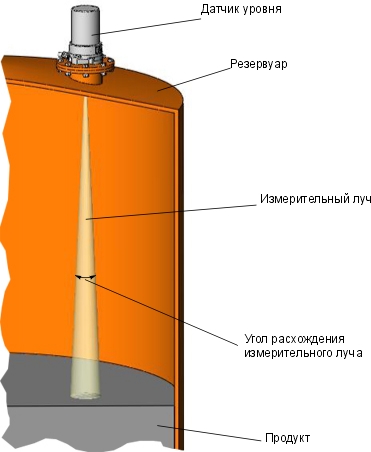

Датчик уровня установленный на крыше резервуара излучает в сторону контролируемого продукта электромагнитные волны - измерительный луч, имеющий расширяющуюся диаграмму направленности.
Существование такой структуры излучения связано с фундаментальными физическими законами. В качестве аналогии можно привести электрический фонарик у которого световое пятно будет тем больше, чем дальше от него расположена освещаемая поверхность и чем меньше диаметр отражателя ("антенны") фонарика. А видим мы это световое пятно только потому, что свет отражаясь попадает в наши глаза ("приемник"). Очень похожий принцип действует и в случае электромагнитных волн СВЧ-диапазона. Электромагнитная волна излучается в сторону продукта, отражается от него и возвращается в антенну датчик уровня уровнемера.
Ширина измерительного луча характеризуется углом расхождения луча. И чем шире луч (больше угол расхождения), тем меньший процент излученного сигнала (при прочих равных условиях), после отражения, вернется обратно в приемник датчика уровня уровнемера и "принесет" информацию об уровне наполнения резервуара. Т.е. чем уже измерительный луч уровнемера, тем чувствительней уровнемер. Поэтому более узкий луч позволяет заметно повысить качество измерения уровня, и этот эффект тем более заметен, и тем больше улучшает качество работы уровнемера, чем больше высота установки (т.е. чем выше резервуар). Ширина измерительного луча уровнемера УЛМ-11 - 4o.
Удобство размещения.
Чем уже луч, тем проще установить уровнемер на резервуаре. Датчик уровня уровнемера можно расположить ближе к стенке резервуара, проще выбрать место установки таким образом, чтобы измерению не мешали посторонние предметы и элементы конструкции резервуара.
Попадание посторонних предметов и элементов конструкций резервуара в измерительный луч приводит к возникновению дополнительных помех и, как следствие, к увеличению вероятности ухудшения погрешности измерения и возникновения ситуаций с нестабильными измерениями.
Таким образом, уровнемер с более узким лучом может служить более универсальным инструментом измерения уровня, чем уровнемер с более узким лучом.
Передовые технологии.
Добиться уменьшения ширины луча можно увеличивая диаметр антенны датчика уровня уровнемера и повышая частоту излучаемого электромагнитного сигнала. Например, уровнемер УЛМ-11 работает на частоте 94ГГц и при диаметре антенны 86мм имеет ширину измерительного луча 4o. Технологией производства радарных уровнемеров работающих на такой частоте, на сегодняшний день, обладает только наша компания.
Другие производители, для того чтобы добиться близких характеристик угла расхождения луча (6o-10o), на рабочей частоте уровнемера 10-24ГГц, вынуждены увеличивать диаметр антенны.
Модельный ряд уровнемеров УЛМ имеет различные модификации уровнемеров, с различными метрологическими и эксплуатационными характеристиками. Поэтому для большинства задач по измерению уровня можно выбрать наиболее оптимальное, по соотношению цена/качество решение.
