Двухкоординатный лазерный сканер LM2D

ОСОБЕННОСТИ

  • Альтернатива замены конвейерным весам
  • Бесконтактное измерение объема и скорости
  • Простая установка во время работы конвейера
  • Пересчет в массу в реальном времени
  • Не нуждается в техобслуживании
  • Встроенный бесконтактный датчик скорости ленты
  • Лазерный указатель
  • Встроенные пылезащитные трубы



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения от 1 до 2,5 м
Угол обзора +/-60 град
Разрешение 1%
Точность измерения уровня ± 25 мм
Точность измерения объема типовое 3%
Обновление данных 15 сек
Выходной сигнал:
Аналоговый 4х4-20 мA
Цифровой RS-232 (для тестирования, поиска неисправностей и настройки)
Вход Внешний сигнал запуска
Напряжение питания 24 В пост. тока(16-32 В) 1,5А
Безопасность лазера:
Основной Класс 1М (безопасен для глаз)
Лазер-целеукозатель Класс 3R (избегайте прямого попадания в глаза)
Сертификаты Общепромышленное применение
Оптические характеристики:
Апертура 80 мм
Диаметр излучаемого луча 22 мм
Диаметр принимаемого луча 50 мм
Расхождение < 0.2
Окружающая среда:
Рабочая температура от 0 до 65C
Давление атмосферное
Кабельный ввод 2x 1/2” FNPT
Размеры:
Диаметр 127 мм
Длинна 714 мм
Вес 10 кг
Корпус Алюминиевый корпус с двойным отсеком
Пылевлагозащита IP65
Присоединение к процессу 4 отв.диам. 16,5 мм расположенных по диаметру 160мм

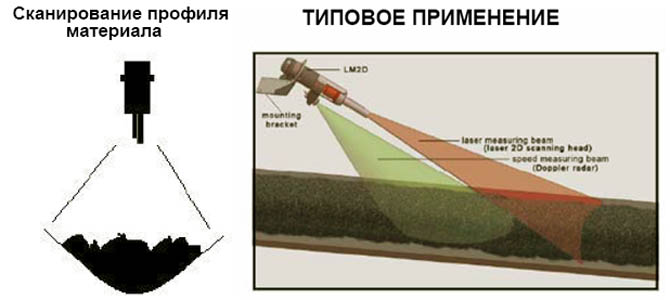

Двухкоординатный лазерный сканер для определения объема руды, перемещаемый по транспортной ленте LM2D
