Трехмерный сканирующий лазер LM3D

ОСОБЕННОСТИ

  • Диапазон измерений по диагонали: от 1,5 до 35 м
  • Имитация работы 16 лазеров с выходными сигналами 4-20 мА
  • Сканирование по ста точкам

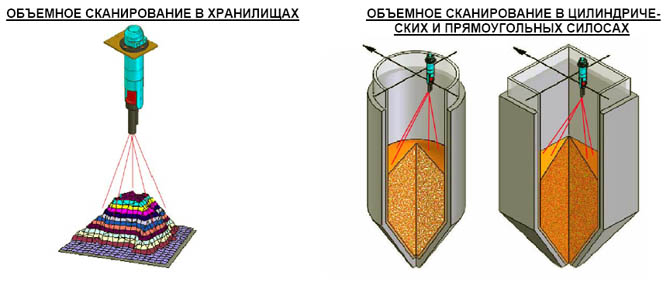

  • Трехмерное объемное сканирование
  • Надежная и прочная конструкция корпуса
  • Лазерный целеуказатель
  • Встроенная пылезащитная труба



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения от 1,5 до 35 м
Угол обзора Сфера
Разрешение 1%
Точность ± 25 мм
Обновление данных 2-3 раза в минуту при неподвижной поверхности. Интервалы зависят от заданного графика времени или внешнего выключателя
Выходной сигнал:
Аналоговый 4х4-20 мA
Цифровой RS-232 (для тестирования, поиска неисправностей и настройки)
Вход Внешний выключатель
Напряжение питания 24 В пост. тока(16-32 В) 1,5А
Безопасность лазера:
Основной Класс 1М (безопасен для глаз)
Лазер-целеукозатель Класс 3R (избегайте прямого попадания в глаза)
Сертификаты Общепромышленное применение
Оптические характеристики:
Апертура 100 мм
Диаметр излучаемого луча 22 мм
Диаметр принимаемого луча 50 мм
Расхождение < 0.2
Окружающая среда:
Рабочая температура 5 до 35C
Давление атмосферное
Кабельный ввод 2x 1/2” FNPT
Размеры:
Диаметр 127 мм
Длинна 841 мм
Вес 12 кг
Корпус Алюминиевый корпус с двойным отсеком
Пылевлагозащита IP65
Присоединение к процессу 4 отв.диам. 16,5

Трехмерный сканирующий лазер для бесконтактного измерения объема сыпучих материалов в силосах и хранилищах LM3D
