ОСОБЕННОСТИ
- демонтаж и монтаж «головы» прибора производится без снятия давления в ёмкости
- измерения не зависят от изменений диэлектрической постоянной, плотности, температуры, давления и т.д.
- измерение одновременно двух уровней
- невысокая стоимость
- высокая точность 0,01%
- высокая температура до 427 °C
- высокое давление до 207 бар
| Точность | 0,01% |
| Повторяемость | 0,005% от полного диапазона |
| Нелинейность | 0,01% |
| Максимальное давление | 210 кгс/см2 |
| Максимальная температура | 427°C |
| Диапазон измерений уровня | 1 – 22 м |
| Температурный выход | да |
| Съёмный блок электроники | да |
| Измерение уровня и раздела фаз в одном приборе | да |
| Минимальная разность плотностей двух жидкостей, при определении границы раздела сред | 0.03 |
| Выходной сигнал | 4 - 20 мА,Foundation FieldBus Honeywell DE,HART |
| Материалы | 304SST, 316SST, C-276, CPVC, PVC, тефлон, титан |
| Взрывозащита | EEx ia II BT6 EEx d IIC T6 |
Принцип действия
Работа АТ100 основана на принципе магнитострикции. Направляющая трубка содержит в себе провод, по которому через фиксированные промежутки времени проходят импульсы тока. Взаимодействие импульса тока с магнитным полем поплавка приводит к возникновению в проводе крутильной деформации в месте нахождения поплавка, которая в виде механической волны распространяется вдоль провода с известной скоростью в оба конца. Запатентованный пьезомагнитный чувствительный элемент, размещённый в корпусе прибора, преобразует полученные механические волны в электрический импульс. С помощью микропроцессорной электроники измеряется интервал времени между отправленным и принятым импульсами, который пропорционален измеряемому уровню.
Преимущества использования поплавковых уровнемеров вместо буйковых
- Показания уровня почти не зависят от изменений плотности жидкости
- Высокая точность 0.01% и повторяемость 0.005%
- Не требуется периодическая калибровка
- Только один подвижный элемент – поплавок
- Отсутствует дрейф нуля и диапазона

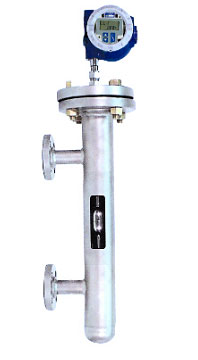

Уровнемеры АТ-100 фирмы К-ТЕК легко устанавливаются на существующие выносные камеры
Пример: При изменении плотности от 0.8 до 0.9 показания буйкового уровнемера изменяются на 10%, поплавковый уровнемер АТ-100 изменяет показания на 0.27%
Применение уровнемеров АТ-100 в сепараторах и дегидраторах нефти

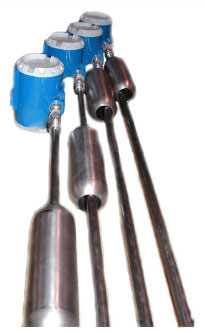

Существует много задач, где необходимо знать не только верхний уровень, но и границу раздела сред двух жидкостей. Одна из таких типовых задач - это сепаратор по отделению нефти от воды. Магнитострикционный уровнемерАТ-100 является лучшим решение этой задачи. Во всем мире на сепараторах установлено несколько тысяч уровнемеров АТ-100. Поплавок для измерения верхнего уровня рассчитывается таким образом, чтобы он всегда находился на поверхности водо-нефтяной эмульсии. Второй поплавок игнорирует верхнюю жидкость и находится на границе раздела сред нефть-вода. При этом он чувствует разность плотностей вплоть до 0.03.
AT-100 выдает один сигнал 4-20мА пропорциональный верхнему уровню и второй сигнал 4-20мА для границы раздела сред. Есть опция позволяющая дополнительно выдавать температуру среды. Прибор может быть заказан с цифровым прротоколом HART, Foundation Fildbus, Honewell DE.
Влияние налипаний
Для предотвращения влияния налипаний на движение поплавка, фирма К-тек предлагает поплавки с увеличенным зазором между направляющим стержнем и поплавком. Это расстояние может достигать до 12мм. Для предотвращения адгезии, так же можно заказать направляющие стержни и поплавки, покрытые фторопластом или другим полимерным материалом.
