ОСОБЕННОСТИ
- предназначен для внешней установки к KM26 или другому уровнемеру с магнитной индикацией
- высокая точность: погрешность 0.01% полной шкалы
- простая настройка: по месту кнопками на электронном модуле или по HART протоколу
- не требует повторной настройки: «настрой и забудь»
- отсутствие дрейфа при изменениях: диэлектрической постоянной, плотности пара, температуры, давления
- корпус – из двух отсеков с отдельным отсеком для полевого клеммника
- измерение общего уровня и/или раздела фаз
- температура: от -196.C/-320.F до 427.C/800.F, с вариантами
- съемный блок электроники
- встроенный фильтр радиочастотных/электромагнитных помех
| Корпус | Взрывонепроницаемый из алюминиевого сплава с порошковым покрытием, с двойным отсеком, стандартно. Как вариант из нержавеющей стали 316L. |
| Кабельный ввод | 1/2” FNPT |
| Монтаж | На выносной камере KM26 c помощью зажимов из нержавеющей стали |
| Диапазон измерения | 0.3-14.9м/1-50ft |
| Повторяемость | 0.005% от полной шкалы или 0.4 мм/0.015”, что больше |
| Нелинейность | 0.01% от полной шкалы или 0.9 мм/0.035”, что больше |
| Точность | 0.01% от полной шкалы или 1.3 мм/0.050”, что больше |
| Напряжение питания | 13.5 - 36 В пост. тока |
| Защита при ошибке в полярности | Последовательно включенный диод |
| Выходной сигнал | Стандартно 4-20 мА пост. тока Ручная настройка по месту кнопками на электронном модуле Варианты: HART протокол, Honeywell DE, Foundation Fieldbus |
| Время демпфирования | Установка по месту кнопками, диапазон: 0.1 - 36 сек. |
| Выход неисправности | Выбирается перемычкой: более 20 мА (21 мА) или менее 4 мА (3.6мА) |
| Температура окружающей среды | От -40ºC/ -40ºFдо 77ºC/170ºF |
| Относительная влажность | От 0 до 100%, без конденсации |
| Материал | Стандартно нержавеющая сталь 316L |
| Рабочая температура | от -196ºC/ -320ºF до 427ºC/800ºF, с вариантами |

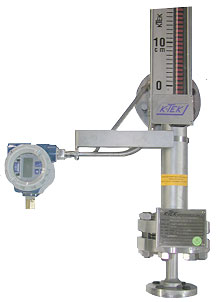

Конструкция АТ 200 располагаемого под углом 90оС
В некоторых задачах бывает необходимо располагать уровнемер АТ200 под углом 90оС, как показано на рисунке. Это позволяет выдвинуть голову прибора на любое расстояние от КМ26. Это бывает необходимым, например, если измеряется среда с высокой температурой. В этом случае есть опасность, что корпус прибора АТ200 разогреется выше допустимого. Для уменьшения влияния температуры на голову прибора АТ200 его необходимо располагать на некотором расстоянии.
